En el empalme por fusión,las dos fibras se unen porque una descarga eléctrica entre dos electrodos próximos a la unión funde las dos fibras, de forma que en la unión se consigue como resultado una sola fibra, con perdidas prácticamente de 0,001db o inferiores; es decir, 100 veces menos que un empalme mecánico.
Veamos el proceso para hacer un empalme por fusión. El elemento principal es la maquina que lo hace posible. Fusionadora de fibra óptica.
Esta maquina es costosa. Los modelos mas económicos rondan los 3.500€, pero a cambio, cada empalme es muy económico, bastante mas que los empalmes mecánicos, y como las perdidas son menores, los empalmes son de mayor calidad.
Veamos el proceso completo de la fusion.
-En primer lugar se limpia con alcohol isopropilico, como hemos hecho anteriormente y después, hay que cortar la fibra a su medida, pero sin pelar el revestimiento.
-Se coloca en el lugar de la fusionadora preparado para una de las fibras a fusionar.
-Se corta la fibra una vez limpiada con alcohol isopropilico.
-Se coloca la fibra en el lugar preparado para ello.
-En uno de los dos extremos hemos insertado el elemento de protección.
-Se muestran las fibras enfrentadas en los dos ejes de coordenadas.
-Comienza el proceso en fusión.
-Se aproximan las fibras.
-Se realiza la fusión.
-Fusión terminada; calculando las perdidas.
-Nos indica las perdidas de la fusión o,oo db.
-Se coloca el elemento de protección centrado en el punto de fusión.
-Se inserta en el lugar de la fusionadora destinado a calentarlo para que se quede apretado.
-La pantalla nos indica que esta calentando, y el elemento de protección en su sitio.
3.16
Fusionadora barata: 1,750€
Fusionadora de calidad: 3,800€
Los elementos necesarios para fusionar son:
-Pela-fibras
-Elemento de protección para el aisaliento de la fusión.
-Tollitas con alcohol isopropilico.
-Cortadora.
-Tijeras para el corte del Kevlar.
Tanto en el caso de empalme mecánico como por fusión, las aplicaciones son muchas, ya que se pueden instalar en cualquier sitio en el que tenga que haber una derivación, en registros de paso o derivación en las instalaciones de edificios, en los paneles de parcheo de fibra óptica para redes de datos, y en cualquier lugar donde sea necesario.
-Aplicaciones de fibra óptica
-Cajas usadas por ejemplo para distribuir una linea principal a varias secundarias
-Se conectan con el SC al lugar indicado donde se hará el acople.
3.17

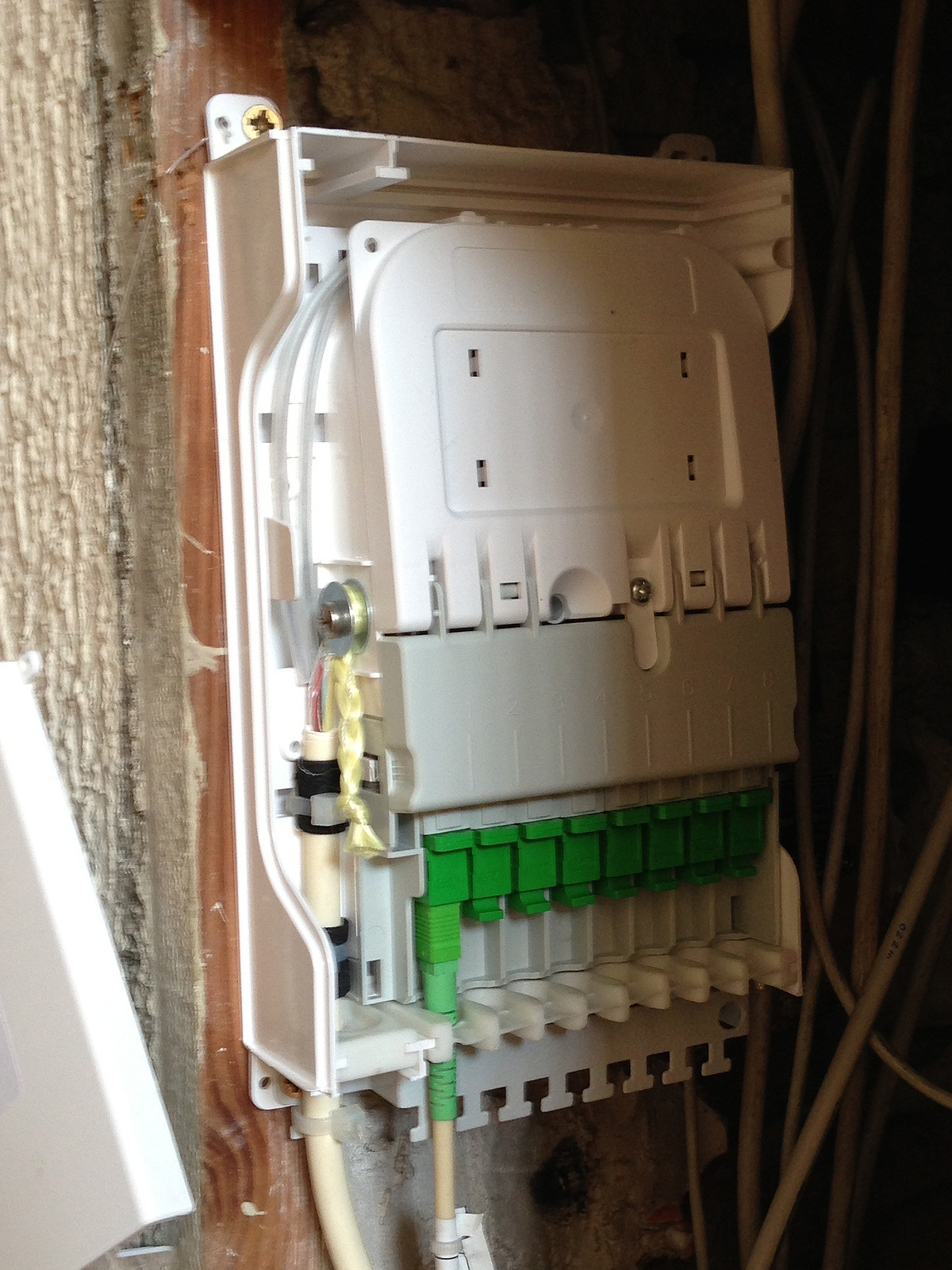

La caja PDO (Punto de Distribución Óptico) es una infraestructura destinada a las redes GPON (Gigabit Passive Optical Network) con topología FTTH (Fiber To The Home) y FTTB (Fiber To The Building). Permite la conexión entre la red de distribución y el cliente, pudiendo ser instalada en espacios interiores o exteriores.

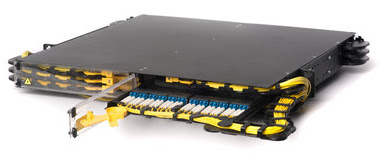

Amphenol Telect presenta un chasis de distribución de fibra de alta densidad con funciones de gestión de cable que cambian la forma en que se conectan las redes.
Kamaxoptics presenta este módulo LGX HD para aplicaciones en centros de datos, redes de telecomunicaciones, ethernet, ATM, LAN y WAN, en uso interior.
